發(fā)布時間：2023-05-04 點擊：

定型機、涂層機、地毯機專業(yè)生成廠家無錫前洲興華機械2023年5月4日訊  印染廠發(fā)出去的含氨綸類面料，有時候會碰到客戶投訴，大致無外乎布面效果差出現(xiàn)橫檔，氨綸發(fā)黃之類。有些問題，還真要人搞不清楚。原料進的是大廠的原料，做貨的染廠也是規(guī)范的染廠，而且這個布已經(jīng)出了很多大貨，也沒客戶反映過有什么問題。要知道這些問題出在哪，我們需要先來了解一下氨綸的性格。

01

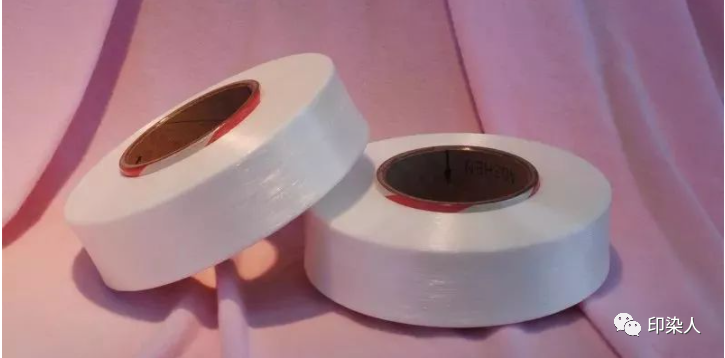

氨綸的特性

1、氨綸纖維彈性特好，其彈性伸長率是紡織纖維中最高的，可達400%～500%；彈性回復率也高，可達95%～99%。

2、氨綸屬熱塑性纖維，軟化點為160℃，安全熨燙溫度<150℃，熱定型溫度以l85～190℃之間為好。

3、氨綸屬疏水性纖維，吸濕性小。

4、氨綸的相對密度較低，約1.20，所以整個氨綸的質(zhì)地較疏松。

5、氨綸的表面摩擦因數(shù)很大，約為0.7～1.30，是羊毛摩擦因數(shù)的5～7倍(羊毛約0.14～0.17)，是滌綸、錦綸等合纖的3～4倍。故紡制氨綸絲時，紡絲油劑中應使用大量的有機硅乳液，以利拉伸卷繞。

6、氨綸不耐紫外線，經(jīng)長時間日曬后易泛黃，但不會立即造成強度損失。聚醚型氨綸比聚酯型氨綸更易泛黃。

7、氨綸在常溫下能耐稀酸和稀堿，其耐酸性比耐堿性好得多；耐還原劑,也耐不含有效氯的氧化劑和漂白劑。

02

氨綸面料泛黃的原因

1、由于氨綸分子鏈上均含有大量的氨基等反應性基團，在高溫定形或儲存過程中容易變黃，影響成品，特別是熒光增白面料及淺色面料的品質(zhì)。

2、氨綸為了改善在紡絲時運轉(zhuǎn)性能，在織造過程中使用了硅油類潤滑劑和其他助劑。這些助劑隨著時間的推移會自然降解致使纖維泛黃。

3、氨綸不耐紫外線，經(jīng)長時間日光暴曬后易泛黃，但不會立即造成強度損失。聚醚型氨綸比聚酯型氨綸更易泛黃，氨綸受干熱處理時，若時間過長或溫度過高也會造成泛黃，并會造成強度和彈性的損失，這是因聚醚軟段被氧化所致。大氣中某些氮氧化物、硫氧化物、醛類及煙氣等也會造成氨綸泛黃，影響成品外觀。某些不飽和油、不飽和脂肪酸及皮膚分泌物中某些脂肪物對氨綸絲中的某些穩(wěn)定劑有萃取作用，會增加氨綸光氧化作用的敏感性，而使氨綸日曬后更易泛黃。

4、若接觸含有效氯的化學品，氨綸也會泛黃，故在貯存時最好用聚乙烯薄膜包覆。

5、此外氨綸本身是不容易上色的，也就是常規(guī)的染料是無法讓氨綸上色的，因此在面料染色后，還原清洗不充分的情況下，也會出現(xiàn)所謂的泛黃現(xiàn)象。

03

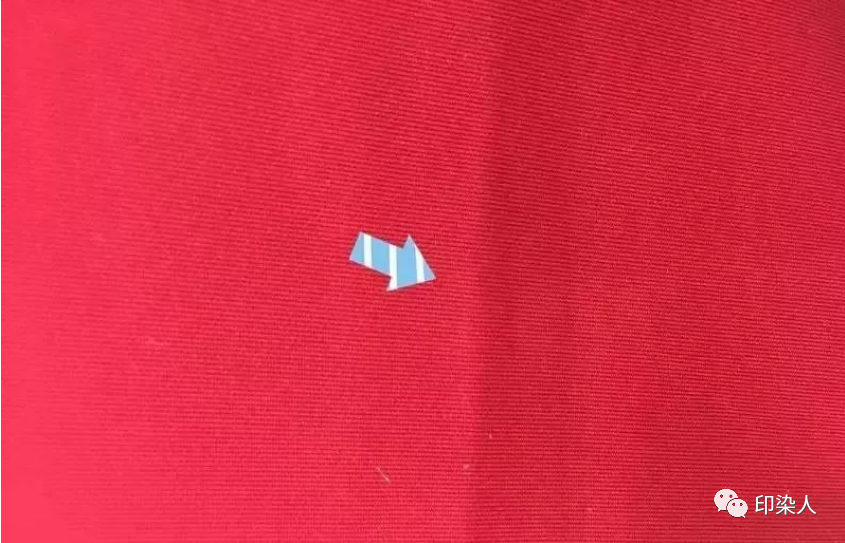

產(chǎn)生壓痕的原因

由于氨綸為了改善在紡絲時運轉(zhuǎn)性能，在織造過程中使用了硅油類潤滑劑和其他助劑。這些助劑隨著時間的推移會自然降解致使纖維泛黃，織物的彈性下降。同時含氨綸面料在長期儲存中會形成“冷定形”，使織物在后加工中產(chǎn)生無法消除的永久性的折皺。所以，含氨綸針織布除了減少倉儲時間外，更重要的是織造后立即開幅后平幅卷裝，避免產(chǎn)生壓折痕的機會。

綜合|《氨綸彈性織物染整常見疵病的產(chǎn)生及防止》徐谷倉、印染人、色尚坊布博士

聲明：本站信息來源于網(wǎng)絡或者為原創(chuàng)文章，如對貴站有所侵犯，請聯(lián)系管理員。

上一篇：D65光源指的是上午的太陽光？還是下午的太陽光？

猜猜您喜歡的：

2023-05-04 為什么氨綸面料易出現(xiàn)折痕或泛黃？

2023-05-04 D65光源指的是上午的太陽光？還是下午的太陽光？

2023-05-04 含氨綸織物，為什么會失彈？

2023-04-28 5分鐘教你學會從支數(shù)和密度認識面料！

2023-04-28 扒一扒紡織面料中的各種禁限化學物質(zhì)的源頭？

2023-04-27 了解滌綸高溫高壓分散染色時，保溫時間的重要性！

2023-04-27 織物組織 —— 復雜組織，能看懂的真的超厲害了！

2023-04-26 醋青纖維是怎么樣的

2023-04-26 色差產(chǎn)生的原因全方面分析，非常透徹！

2023-04-25 渦流紡紡紗工藝原理
